Определения

Определения

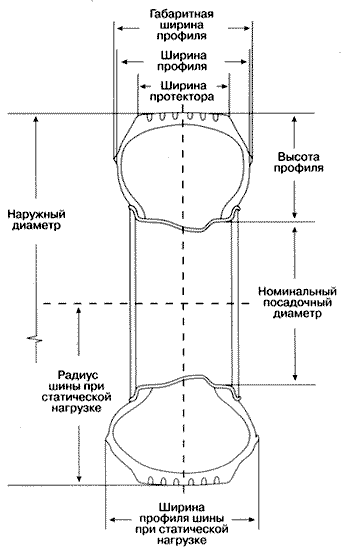

Типоразмеры шин

Типоразмер радиальной шины включает значения ширины профиля шины (в мм) и ее посадочный диаметр (в дюймах). Иногда после ширины профиля через «cлэш» (косую черту) указывают отношение высоты профиля шины к его ширине (в процентах). Типоразмер диагональных шин включает дюймовые обозначения ширины ее профиля и посадочного диаметра.

Радиальную конструкцию шины обозначают значком-литерой «R» в ее типоразмере.

Пример:
Радиальные шины: 10.00R20, 11R22.5, 315/80R22.5, 295/75R22.5, 275/70R22.5, 385/65R22.5.
Диагональные шины: 10.00-20, 11-22.5.

Типоразмеры шин

Норма слойности, коэффициент нагрузки, индекс нагрузки

Характеристики грузоподъемности шины: норма слойности (НС), коэффициент нагрузки (КН) и индекс нагрузки (ИН). Коэффициент нагрузки применяют в странах, где действуют стандарты TRA. Индекс нагрузки указывают в соответствии с требованиями стандартов ETRTO и ISO (Международной Организации по Стандартам).

Норма слойности Коэффициент нагрузки Норма слойности Коэффициент нагрузки
2 А 14 G
4 В 16 Н
6 С 18 J
8 D 20 L
10 Е 22 М
12 F 24 N

Индекс нагрузки (ИН) и грузоподъемность шины (кг)

ИН кг ИН кг ИН кг
100 800 134 2.120 168 5.600
101 825 135 2.180 169 5.800
102 850 136 2.240 170 6.000
103 875 137 2.300 171 6.150
104 900 138 2.360 172 6.300
105 925 139 2.430 173 6.500
106 950 140 2.500 174 6.700
107 975 141 2.575 175 6.900
108 1.000 142 2.650 176 7.100
109 1.030 143 2.725 177 7.300
110 1.060 144 2.800 178 7.500
111 1.090 145 2.900 179 7.750
112 1.120 146 3.000 180 8.000
113 1.150 147 3.075 181 8.250
114 1.180 148 3.150 182 8.500
115 1.215 149 3.250 183 8.750
116 1.250 150 3.350 184 9.000
117 1.285 151 3.450 185 9.250
118 1.320 152 3.550 186 9.500
119 1.360 153 3.650 187 9.750
120 1.400 154 3.750 188 10.000
121 1.450 155 3.875 189 10.300
122 1.500 156 4.000 190 10.600
123 1.550 157 4.125 191 10.900
124 1.600 158 4.250 192 11.200
125 1.650 159 4.375 193 11.500
126 1.700 160 4.500 194 11.800
127 1.750 161 4.625 195 12.150
128 1.800 162 4.750 196 12.500
129 1.850 163 4.875 197 12.850
130 1.900 164 5.000 198 13.200
131 1.960 165 5.150 199 13.600
132 2.000 166 5.300
133 2.060 167 5.450

Вентиль

Для бескамерных шин данные о вентиле в настоящем каталоге отсутствуют. За этой информацией обращайтесь к каталогам стандартов ETRTO или спецификациям производителя. Вместе с данными по вентилю камеры также указываются размеры камеры и флиппера. Компания Bridgestone рекомендует использовать указанные вентили в комбинации с соответствующими типоразмерами шин.

Радиус и ширина статически нагруженной шины

При расчете данных показателей за основу берут стандартную нагрузку и стандартное внутреннее давление (при односкатной установке шины) в соответствии со стандартами ETRTO.

Нагрузка на ось и внутреннее давление

Предел нагрузки и внутреннее давление в грузовой шине приведены в соответствии со стандартами ETRTO. Грузоподъемность шины различается в зависимости от способа ее установки - односкатной или двускатной, - поэтому рекомендуется внимательно следить за тем, чтобы выбранные показатели были согласованы со способом установки. Параметры внутреннего давления и нагрузки зависят от скорости движения, поэтому могут корректироваться в соответствии со скоростью движения. Все данные по их практическому применению приведены в таблицах на последующих страницах. Убедитесь в том, что указанные показатели не превышают максимальной грузоподъемности диска.

Связь грузоподъемности шины и скорости движения

Скор. км/ч Изменение грузоподъемности (%)(1)
Все индексы нагрузки Индекс нагрузки больше или равен 122   Индекс нагрузки меньше или равен 121
Символ скорости
F G J К L М L M N Р от Q до
Т(2)
Покой +150.0 +150.0 +150.0 +150.0 +150.0 +150.0 +110.0 +110.0 +110.0 +110.0 +110.0
5 +110.0 +110.0 +110.0 +110.0 +110.0 +110.0 +90.0 +90.0 +90.0 +90.0 +90.0
10 +80.0 +80.0 +80.0 +80.0 +80.0 +80.0 +75.0 +75.0 +75.0 +75.0 +75.0
15 +65.0 +65.0 +65.0 +65.0 +65.0 +65.0 +60.0 +60.0 +60.0 +60.0 +60.0
20 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0 +50.0
25 +35.0 +35.0 +35.0 +35.0 +35.0 +35.0 +42.0 +42.0 +42.0 +42.0 +42.0
30 +25.0 +25.0 +25.0 +25.0 +25.0 +25.0 +35.0 +35.0 +35.0 +35.0 +35.0
35 +19.0 +19.0 +19.0 +19.0 +19.0 +19.0 +29.0 +29.0 +29.0 +29.0 +29.0
40 +15.0 +15.0 +15.0 +15.0 +15.0 +15.0 +25.0 +25.0 +25.0 +25.0 +25.0
45 +13.0 +13.0 +13.0 +13.0 +13.0 +13.0 +22.0 +22.0 +22.0 +22.0 +22.0
50 +12.0 +12.0 +12.0 +12.0 +12.0 +12.0 +20.0 +20.0 +20.0 +20.0 +20.0
55 +11.0 +11.0 +11.0 +11.0 +11.0 +11.0 +17.5 +17.5 +17.5 +17.5 +17.5
60 +10.0 +10.0 +10.0 +10.0 +10.0 +10.0 +15.0 +15.0 +15.0 +15.0 +15.0
65 +7.5 +8.5 +8.5 +8.5 +8.5 +8.5 +13.5 +13.5 +13.5 +13.5 +13.5
70 +5.0 +7.0 +7.0 +7.0 +7.0 +7.0 +12.5 +12.5 +12.5 +12.5 +12.5
75 +2.5 +5.5 +5.5 +5.5 +5.5 +5.5 +11.0 +11.0 +11.0 +11.0 +11.0
80 0 +4.0 +4.0 +4.0 +4.0 +4.0 +10.0 +10.0 +10.0 +10.0 +10.0
85 -3.0 +2.0 +3.0 +3.0 +3.0 +3.0 +8.5 +8.5 +8.5 +8.5 +8.5
90 -6.0 0 2.0 2.0 2.0 2.0 +7.5 +7.5 +7.5 +7.5 +7.5
95 -10.0 -2.5 +1.0 +1.0 +1.0 +1.0 +6.5 +6.5 +6.5 +6.5 +6.5
100 -15.0 -5.0 0 0 0 0 +5.0 +5.0 +5.0 +5.0 +5.0
105   -8.0 -2.0 0 0 0 +3.75 +3.75 +3.75 +3.75 +3.75
110   -13.0 -4.0 0 0 0 +2.5 +2.5 +2.5 +2.5 +2.5
115     -7.0 -3 0 0 +1.25 +1.25 +1.25 +1.25 +1.25
120     -12.0 -7 0 0 0 0 0 0 0
125           0 -2.5 0 0 0 0
130           0 -5.0 0 0 0 0
135             -7.5 -2.5 0 0 0
140         (*)   -10.0 -5.0 0 0 0
145           (*)   -7.5 -2.5 0 0
150               -10.0 -5.0 0 0
155                 -7.5 -2.5 0
160                 -10.0 -5.0 0

(*) В случае применения при скоростях свыше 120 км/ч (L) и свыше 130 км/ч (М) соответственно, проконсультируйтесь с представителями компании Bridgestone.
(1) Индексы нагрузки, указанные в таблице, приведены для односкатной установки шин. Если индекс сдвоенный, например, 150/146, то первый указан для односкатной установки, а второй - для двускатной.
(2) Символы скорости от Q по Т показывают максимально возможную скорость.

Таблица перевода значений внутреннего давления

КПа Бар* Lb/in2(PSI) кг/см2*
100 1.0 15 1.0
150 1.5 22 1.5
200 2.0 29 2.0
250 2.5 36 2.6
300 3.0 44 3.1
350 3.5 51 3.6
400 4.0 58 4.1
450 4.5 65 4.6
500 5.0 73 5.1
550 5.5 80 5.6
600 6.0 87 6.1
650 6.5 94 6.6
700 7.0 102 7.1
750 7.5 109 7.7
800 8.0 116 8.2
850 8.5 123 8.7
900 9.0 131 9.2
950 9.5 138 9.7
1000 10.0 145 10.5
1050 10.5 152 10.7
* - значения Бар и кг/см2 округлены до десятых.

Символ скорости

Символ скорости показывает скорость, при которой шина способна нести нагрузку в соответствии с ее индексом нагрузки при определенных условиях эксплуатации

Символ
скорости		 Скорость
(км/ч)		 Символ
скорости		 Скорость
(км/ч)		 Символ
скорости		 Скорость
(км/ч)
В 50 J 100 Q 160
С 60 К 110 R 170
D 65 L 120 S 180
Е 70 М 130 Т 190

F

80



G

90
